کنترلر دما و رطوبت مدل FX3DH-00 دوتک

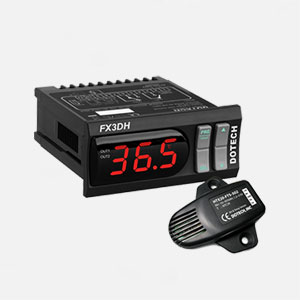

معرفی کنترلر دما و رطوبت مدل FX3DH-00+HTX20-FTS-502 دوتک

کنترلر دما و رطوبت مدل FX3DH-00+HTX20-FTS-502 از محصولات دقیق و کارآمد شرکت دوتک (DOTECH) است که برای کنترل همزمان دما و رطوبت در محیط‌های صنعتی، گلخانه‌ها، سردخانه‌ها، آزمایشگاه‌ها و اتاق‌های تمیز طراحی شده است. این دستگاه با ترکیب دقت بالا، قابلیت اطمینان و امکانات متنوع کنترلی، گزینه‌ای مناسب برای استفاده در سیستم‌های تهویه، گرمایش و سرمایش محسوب می‌شود. مدل یادشده از نوع معمولی بوده و دارای قابلیت‌های کنترلی گسترده با عملکرد ساده و دقیق می‌باشد.

---

مشخصات ورودی و خروجی دستگاه کنترلر دما و رطوبت مدل

منبع تغذیه کنترلر دما و رطوبت مدل FX3DH-00 بین 100 تا 240 ولت متناوب (AC) با فرکانس 50 تا 60 هرتز است که امکان استفاده در انواع محیط‌های صنعتی و سیستم‌های برق را فراهم می‌کند. میزان جریان مصرفی دستگاه حداکثر 6 ولت-آمپر است که نشان از مصرف انرژی پایین و راندمان بالا دارد.

نوع اتصال در این مدل از نوع اتصال پیچی است و پیشنهاد می‌شود از سیم‌هایی با سطح مقطع 1.5 میلی‌متر مربع برای اطمینان از انتقال مطمئن جریان استفاده شود.

در بخش خروجی، این کنترلر دارای دو رله مجزا است:

• رله خروجی شماره 1: تک کنتاکت با ظرفیت تحمل ولتاژ 240 ولت و جریان 5 آمپر

• رله خروجی شماره 2: دو کنتاکت با همان ظرفیت ولتاژ و جریان

این خروجی‌ها امکان کنترل دقیق تجهیزات گرمایشی یا سرمایشی و همچنین فن‌ها یا رطوبت‌سازها را فراهم می‌کنند.

---

ورودی سنسورها و نوع حسگرها

کنترلر دما و رطوبت مدل FX3DH-00 قابلیت اتصال به دو نوع سنسور مجزا برای اندازه‌گیری دما و رطوبت را دارد.
برای اندازه‌گیری رطوبت از سنسورهای مدل HTX3515 یا HTX20-FTS-502 استفاده می‌شود و برای اندازه‌گیری دما، از سنسور DPR-TH01-ET بهره گرفته می‌شود.

سنسور HTX20-FTS-502 دارای ویژگی‌های زیر است:

• رنج اندازه‌گیری رطوبت: 10 تا 95 درصد رطوبت نسبی

• رنج اندازه‌گیری دما: 0 تا 60 درجه سانتیگراد

• خروجی رطوبت: سیگنال آنالوگ 1.2 تا 3.5 ولت مستقیم (DC)

• خروجی دما: از نوع NTC5K که از مقاومت حرارتی برای تشخیص دقیق دما استفاده می‌کند

• طول کابل سنسور: 3 متر

اتصالات این سنسور شامل سیم‌های زیر است:

• قرمز: ورودی تغذیه 5 ولت DC برای بخش رطوبت

• زرد: سیگنال خروجی رطوبت

• مشکی: قطب منفی (0 ولت)

• آبی و سفید: مربوط به خروجی سنسور دما از نوع NTC5K

---

قابلیت‌ها و عملکرد کنترلی

یکی از مهم‌ترین ویژگی‌های کنترلر دما و رطوبت مدل FX3DH-00+HTX20-FTS-502 امکان کنترل دستی رله‌ها است که کاربر می‌تواند در مواقع لازم به صورت مستقیم وضعیت خروجی‌ها را تغییر دهد.

این کنترلر همچنین دارای تشخیص خطای سنسور می‌باشد. در صورتی که هر یک از سنسورها دچار قطعی یا خرابی شوند، دستگاه به صورت خودکار خطا را تشخیص داده و از عملکرد نادرست سیستم جلوگیری می‌کند.

ویژگی دیگر آن تنظیم حداقل زمان خاموش یا روشن بودن رله‌ها است. این قابلیت برای افزایش طول عمر تجهیزات متصل مانند کمپرسور یا هیتر اهمیت زیادی دارد، زیرا از خاموش و روشن شدن‌های مکرر جلوگیری می‌کند.

دستگاه دارای آلارم حد بالا و حد پایین برای هر دو پارامتر دما و رطوبت است. در صورتی که شرایط محیطی از مقدار تعیین شده تجاوز کند، آلارم هشدار فعال شده و کاربر را از وضعیت غیرعادی مطلع می‌سازد.

همچنین قابلیت تغییر وضعیت نمایش بین حرارت و رطوبت در نمایشگر وجود دارد و کاربر می‌تواند بسته به نیاز خود پارامتر مورد نظر را مشاهده نماید.

---

کاربرد در سیستم‌های گرمایشی و سرمایشی

این کنترلر قابلیت استفاده برای کنترل گرمایش یا سرمایش را دارد. در حالت گرمایشی، دستگاه زمانی که دما یا رطوبت کمتر از مقدار تنظیم شده باشد، رله فعال شده و فرمان روشن شدن هیتر یا رطوبت‌ساز را صادر می‌کند. در مقابل، در حالت سرمایشی، در صورت افزایش دما یا رطوبت از مقدار مجاز، دستگاه فرمان روشن شدن سیستم خنک‌کننده یا فن را می‌دهد. این قابلیت باعث می‌شود کنترلر دوتک به ابزاری همه‌کاره برای مدیریت شرایط محیطی تبدیل شود.

---

ابعاد و شرایط کاری

ابعاد بدنه دستگاه برابر با 78×35×78 میلی‌متر است که طراحی فشرده و نصب آسان در تابلو برق را ممکن می‌سازد.

شرایط کاری کنترلر بین منفی 10 تا مثبت 50 درجه سانتیگراد است و می‌تواند در رطوبت نسبی تا 90 درصد بدون میعان به‌خوبی کار کند. این ویژگی‌ها باعث شده تا دستگاه برای محیط‌های مرطوب یا صنعتی کاملاً مناسب باشد.

---

ارتباط و شبکه

یکی از مزایای مهم کنترلر دما و رطوبت مدل FX3DH-00 وجود پورت ارتباطی RS485 است که امکان اتصال دستگاه به سیستم‌های مانیتورینگ یا کنترل مرکزی را فراهم می‌کند. از طریق این پورت می‌توان داده‌ها را به رایانه یا PLC منتقل کرد و نظارت و تنظیمات را از راه دور انجام داد.

---

جمع‌بندی

کنترلر دما و رطوبت مدل FX3DH-00+HTX20-FTS-502 دوتک ترکیبی از دقت، کارایی و قابلیت اطمینان است. این دستگاه با سنسورهای دقیق و خروجی‌های قدرتمند رله‌ای، گزینه‌ای ایده‌آل برای کنترل همزمان دما و رطوبت در کاربردهای صنعتی و گلخانه‌ای محسوب می‌شود. ویژگی‌هایی مانند تشخیص خطا، کنترل دستی، آلارم‌های هشدار، تنظیم زمان تأخیر، و ارتباط RS485 آن را به یکی از کامل‌ترین کنترلرهای موجود در بازار تبدیل کرده است. این محصول با طراحی مستحکم و عملکرد قابل اعتماد، نقش مهمی در بهینه‌سازی عملکرد سیستم‌های تهویه و کنترل محیطی ایفا می‌کند.
