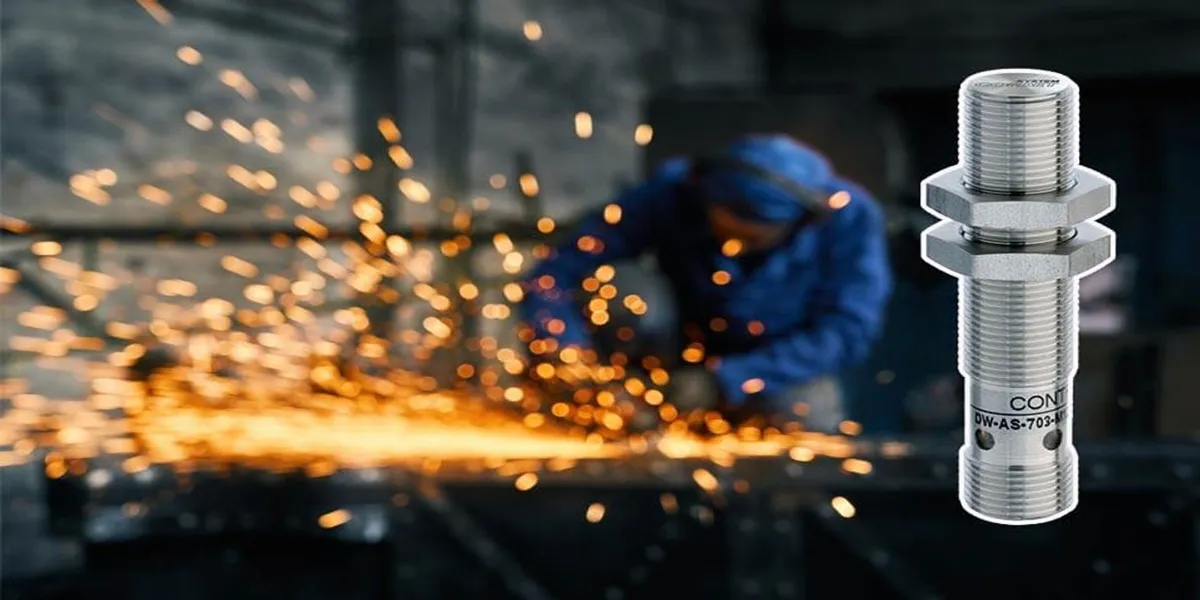

راهنمای تشخیص انواع فلز با سنسور القایی در صنعت

تصور کنید در یک خط تولید صنعتی، تنها در کسری از ثانیه بتوانید بدون تماس فیزیکی، نوع و جنس فلز را با دقتی فوق‌العاده شناسایی کنید. این همان قدرت تشخیص انواع فلز با سنسور القایی است؛ فناوری‌ای که امروز نه‌تنها سرعت کار را بالا می‌برد، بلکه هزینه‌های خطا و توقف تولید را به حداقل می‌رساند. سنسورهای القایی با ایجاد میدان الکترومغناطیسی و تحلیل تغییرات آن، قادرند فلزات آهنی و غیرآهنی را با دقت بالا تشخیص دهند.

این روش به دلیل عدم نیاز به تماس مستقیم، در محیط‌های پرگردوغبار، مرطوب یا حتی در شرایط دمایی سخت، عملکرد قابل‌اعتمادی دارد. در صنایع خودروسازی، بسته‌بندی، ماشین‌آلات CNC و حتی خطوط تولید غذایی، این سنسورها نقش حیاتی دارند. اگر به‌دنبال افزایش بهره‌وری، کاهش هزینه‌ها و ارتقای کیفیت هستید، شناخت علمی این فناوری ضروری است. همراه من بمانید تا در ادامه، تمام نکات تخصصی و کاربردی را مرور کنیم.

چرا سنسورهای القایی قدرتمندترین ابزار تشخیص فلز در صنعت هستند

سنسورهای القایی به دلیل ترکیب دقت بالا، سرعت پاسخ سریع و مقاومت در برابر شرایط سخت محیطی، جایگاه ویژه‌ای در صنایع پیدا کرده‌اند. این حسگرها با تولید یک میدان الکترومغناطیسی و شناسایی تغییرات ناشی از حضور فلز، بدون نیاز به تماس فیزیکی، فلزات را شناسایی می‌کنند. در برندهایی مانند الکترو اَدونس، طراحی مدرن و استفاده از مدارهای بهینه‌سازی‌شده باعث شده این سنسورها حتی در محیط‌های پرگردوغبار یا دارای روغن نیز عملکرد پایدار داشته باشند.

مزایا:

• عدم سایش و فرسودگی به دلیل کارکرد غیرتماسی
• سازگاری با محیط‌های آلوده
• طول عمر بالا نسبت به سوئیچ‌های مکانیکی
• پاسخ‌دهی سریع (در حد میلی‌ثانیه)

کاربردها:

• خطوط تولید خودروسازی برای کنترل موقعیت قطعات
• ماشین‌آلات CNC جهت بررسی وجود قطعه
• صنایع بسته‌بندی برای شمارش یا تشخیص فلز

این ویژگی‌ها باعث شده سنسورهای القایی در اغلب پروژه‌های اتوماسیون صنعتی به‌عنوان یک ابزار قابل‌اعتماد و مقرون‌به‌صرفه شناخته شوند.

 انواع فلزاتی که سنسورهای القایی به دقت آنها را تشخیص می‌دهند

سنسورهای القایی قابلیت شناسایی طیف وسیعی از فلزات را دارند، اما عملکرد آنها بسته به نوع فلز متفاوت است. برندهایی مانند سنسور القایی الکو مدل‌هایی طراحی کرده‌اند که برای هر دسته فلز بهینه شده‌اند.

دسته‌بندی فلزات قابل تشخیص:

• فلزات آهنی (Ferrous): فولاد، چدن – بیشترین برد تشخیص
• فلزات غیرآهنی (Non-Ferrous): آلومینیوم، مس، برنج – برد کمتر به دلیل نفوذپذیری مغناطیسی پایین

نوع فلز	فاکتور اصلاح تقریبی	توضیحات
فولاد	۱	برد کامل دیتاشیت
آلومینیوم	۰.۳–۰.۵	کاهش برد به یک سوم
مس	۰.۲۵–۰.۴۵	برد کمتر به دلیل هدایت بالا

این تفاوت در برد به‌دلیل خواص الکتریکی و مغناطیسی هر فلز است. در طراحی خطوط تولید، باید این اختلافات لحاظ شود تا عملکرد سنسور بهینه باشد.

چگونه فاکتور اصلاح (Correction Factor) فاصله تشخیص را محاسبه کنیم

برد نامی سنسورهای القایی معمولاً بر اساس فلز فولاد (Fe360) تعریف می‌شود. برای محاسبه برد واقعی برای فلزات دیگر باید از فاکتور اصلاح استفاده کرد.

فرمول محاسبه:

برد واقعی = برد نامی × فاکتور اصلاح فلز

مثال:

اگر برد نامی سنسور ۱۰ میلی‌متر باشد:

• آلومینیوم با فاکتور ۰.۴ → برد واقعی ≈ ۴ میلی‌متر
• مس با فاکتور ۰.۳ → برد واقعی ≈ ۳ میلی‌متر

نکات مهم:

• فاکتور اصلاح را می‌توان از دیتاشیت سنسور استخراج کرد.
• برای فلزات با هدایت بالا، برد کاهش بیشتری دارد.
• طراحی باید با حاشیه ایمنی انجام شود تا تغییرات دمایی یا ارتعاشات، عملکرد را مختل نکند.

دانستن این فاکتورها برای مهندسان طراحی ماشین‌آلات حیاتی است تا از خطاهای تشخیص جلوگیری شود.

سنسورهای ویژه برای کاربردهای صنعتی و چندفلزی – راه‌حل هوشمندانه

در بسیاری از خطوط تولید، نیاز به تشخیص چند نوع فلز با یک سنسور وجود دارد. سنسورهای چندفلزی یا Factor 1 راهکار هوشمندانه‌ای برای این مشکل هستند.

ویژگی‌ها:

• تشخیص یکنواخت انواع فلزات بدون تغییر برد
• مناسب برای قطعات کوچک یا ترکیبی از فلزات
• قابلیت استفاده در خطوط مونتاژ با تنوع قطعه بالا

مدل‌های پیشنهادی:

• Non-Flush (غیرشیلد): برای برد بیشتر
• برد دو یا سه برابر: مناسب برای فاصله‌های کاری بزرگ‌تر
• دارای خروجی‌های چندگانه: برای تفکیک سیگنال بر اساس نوع فلز

این سنسورها در صنایعی مانند خودروسازی، بازیافت و تولید تجهیزات الکترونیکی بسیار کاربرد دارند و باعث کاهش هزینه نصب چندین سنسور جداگانه می‌شوند.

انتخاب هوشمندانه سنسور: پارامترها و نکات کلیدی

انتخاب سنسور القایی مناسب نیازمند بررسی دقیق شرایط عملیاتی است. پارامترهای مهم:

• نوع فلز هدف: برای فلزات غیرآهنی، سنسور Factor 1 توصیه می‌شود.
• برد موردنیاز: متناسب با فاصله قطعه تا سنسور انتخاب شود.
• شرایط محیطی: دما، رطوبت، وجود روغن یا گردوغبار (استاندارد IP بالا).
• نوع نصب: Flush یا Non-Flush بسته به فضای موجود.
• سرعت پاسخ: برای خطوط پرسرعت، سنسور با فرکانس سوئیچ بالا ضروری است.

راهنمای انتخاب:

شرایط کاری	پیشنهاد سنسور
محیط مرطوب/آلوده	مدل با IP67 یا بالاتر
قطعات کوچک غیر آهنی	سنسور Factor 1
فاصله کاری بلند	مدل برد دو یا سه برابر

انتخاب صحیح نه‌تنها عملکرد خط تولید را بهبود می‌بخشد، بلکه از توقف‌های ناگهانی و هزینه‌های تعمیرات جلوگیری می‌کند.

تکنولوژی‌های پیشرفته: تمییزدهی فلزات با تابش‌های القایی چندفرکانسی

وقتی هدف فقط «وجود/عدم‌وجود» نیست و باید جنس فلز را هم بشناسیم، تحریک چندفرکانسی بازی را عوض می‌کند. در این روش، کویل را با چند فرکانس مختلف تحریک می‌کنیم، سپس از تغییرات دامنه و فاز امپدانس (امضای طیفی جریان‌های گردابی) ویژگی استخراج می‌شود. نتیجه؟ امکان تشخیص انواع فلز با سنسور القایی به‌صورت پایدارتر، حتی وقتی قطعه نازک یا شکل‌پیچیده است. پژوهش‌ها نشان داده‌اند که «اسپکتروسکوپی القایی/جریان گردابی» و «Magnetic Induction Tomography (MIT)» با تحلیل چندفرکانسی می‌توانند آلومینیوم، مس، برنج و فولاد را از هم تفکیک کنند و حتی ریزنقایص را آشکار سازند.

چطور پیاده‌سازی می‌شود؟

1. تحریک سنسور در چند فرکانس (مثلاً از چند صد هرتز تا ده‌ها کیلوهرتز)
2. اندازه‌گیری پاسخ (Δ|Z|، Δφ) و نرمال‌سازی در برابر فاصله و دما
3. ساخت بردار ویژگی و استفاده از آستانه‌گذاری یا مدل ML سبک برای طبقه‌بندی فلزات (روی خط)
4. اعتبارسنجی با نمونه‌های مرجع و به‌روزرسانی دوره‌ای مدل بر اساس تغییرات آلیاژ/محیط

این رویکرد در سورتینگ فلزات، تشخیص سکه‌های دولایه و کنترل کیفیت جوش نیز با موفقیت گزارش شده است.

گام‌های مؤثر برای راهنمای فنی کامل

۱) معرفی اصول غیرتماسی و مزایای سنسورهای القایی در صنعت

کار غیرتماسی یعنی بدون سایش، بدون آلودگی ثانویه و با قابلیت کارکرد در گردوغبار/روغن/رطوبت. برای کاربردهایی مثل حضور قطعه، شمارش، ایمنی و تشخیص انواع فلز با سنسور القایی، این مزیت‌ها مستقیماً به کاهش توقف خط و افزایش OEE تبدیل می‌شوند.

۲) تحلیل تفاوت برد تشخیص در فلزات آهنی و غیرآهنی، و نحوه محاسبه فاکتور اصلاح

برد نامی دیتاشیت معمولاً بر مبنای فولاد است (Factor≈1). برای مس، آلومینیوم و برنج باید «برد واقعی = برد نامی × فاکتور اصلاح» را اعمال کنید و حاشیه ایمنی بگذارید؛ چون آلیاژ، ضخامت و دما برد را تغییر می‌دهند. جداول سازندگان و بولتن‌های فنی (Rockwell، Eaton، autosen) بازه‌های مرجع ارائه می‌کنند.

۳) معرفی گزینه‌های سخت‌افزاری برای افزایش برد و تشخیص چندفلزی

• Factor-1: جبران افت برد روی غیرآهنی‌ها؛ برد تقریباً یکنواخت برای همه فلزات.
• Non-Flush: میدان بازتر و برد بیشتر (با رعایت فاصله جانبی).
• مدل‌های برد دو/سه‌برابر: برای گپ‌های بزرگ‌تر یا تلرانس مکانیکی بالا.
• AFE/MCU داخلی: جبران دمایی و درایو پایدار برای سوئیچینگ سریع.

۴) راهنمای دقیق انتخاب بر اساس ابعاد، سرعت، محیط و نوع خروجی

• ابعاد هدف vs قطر فعال سنسور (قطعه حداقل به‌ اندازه قطر فعال باشد).
• سرعت خط/فرکانس سوئیچ (برای high-speed، مدل با پاسخ سریع).
• محیط (IP67/69K، مقاومت شیمیایی، دمای کار).
• خروجی (PNP/NPN، NO/NC، آنالوگ برای فاصله نسبی).
• نصب (Flush/Non-Flush) و رعایت فاصله از فلزات مزاحم.

۵) ارائه تکنیک‌های تجزیه‌وتحلیل پیشرفته برای تشخیص ترکیب فلزات

برای ارتقای دقت نوع‌سنجی:

• تحریک چندفرکانسی و استخراج ویژگی‌های فاز/دامنه
• نرمال‌سازی به فاصله و کالیبراسیون دمایی
• مدل سبک طبقه‌بندی (Threshold/ML) روی Edge
• اعتبارسنجی دوره‌ای با نمونه‌های استاندارد و پایش درایفت سیگنال (MIT/ECT).

سخن پایانی: تشخیص انواع فلز با سنسور القایی؛ کلید طلایی تشخیص سریع و دقیق فلزات در صنعت

وقتی صحبت از سرعت، دقت و ایمنی در خطوط تولید می‌شود، تشخیص انواع فلز با سنسور القایی یکی از مطمئن‌ترین و پیشرفته‌ترین راهکارهاست. این فناوری با تکیه بر اصول القای الکترومغناطیسی، بدون تماس و با دقت میلی‌متری، قادر به تمایز میان فلزات مختلف است. مزیت اصلی آن در این است که حتی در محیط‌هایی با گردوغبار، روغن یا رطوبت، کارایی خود را حفظ می‌کند. همین ویژگی باعث شده تا در صنایع سنگین، خودروسازی، فرآوری فلزات، و حتی بسته‌بندی مواد غذایی، به عنوان یک ابزار حیاتی شناخته شود.

برای انتخاب درست، شناخت عوامل کلیدی مثل نوع فلز، برد تشخیص، شرایط محیطی و نیاز به تشخیص چندفلزی ضروری است. سنسورهای جدید با فناوری Factor 1 و برد طولانی، محدودیت‌های گذشته را پشت سر گذاشته‌اند. اگر می‌خواهید بهره‌وری را افزایش دهید و خطاهای انسانی را به حداقل برسانید، سرمایه‌گذاری روی این فناوری یک انتخاب هوشمندانه است. آینده خطوط تولید، به چنین ابزارهایی وابسته است.

سوالات متداول درمورد تشخیص انواع فلز با سنسور القایی

۱. آیا با سنسور القایی می‌توان نوع فلز را دقیق تشخیص داد؟

برای تشخیص «جنس» به‌جای صرفاً «وجود»، از تحریک چندفرکانسی و تحلیل فاز/دامنه استفاده کنید. این روش‌ها پایهٔ تشخیص انواع فلز با سنسور القایی در سورتینگ و کنترل کیفیت هستند.

۲. تفاوت سنسور معمولی و Factor-1 چیست؟

سنسورهای معمولی روی غیرآهنی‌ها افت برد دارند؛ Factor-1 با جبران داخلی، برد تقریباً یکسان برای همه فلزات می‌دهد (انتخاب عالی برای آلومینیوم/برنج/مس).

۳. فاکتور اصلاح را از کجا پیدا کنم؟

از دیتاشیت سازنده یا بولتن‌های فنی. رابطهٔ ساده است: «برد واقعی = برد نامی × فاکتور ماده». بازه‌ها برای آلیاژهای مختلف متفاوت‌اند.

۴. اگر قطعه نازک باشد چه‌کار کنم؟

از Non-Flush برای میدان بازتر، یا مدل‌های برد افزایش‌یافته استفاده کنید. در صورت نیاز به نوع‌سنجی، سراغ چندفرکانسی بروید.

۵. چطور اثر دما را کنترل کنم؟

سنسوری با جبران دمایی (AFE/MCU) بگیرید و کالیبراسیون دمایی را در راه‌اندازی اولیه انجام دهید.

۶. خروجی آنالوگ به چه درد می‌خورد؟

برای پایش فاصله نسبی یا تغییرات ماده، خروجی ولتاژی/جریانی دید عمیق‌تری نسبت به سوئیچ صفر/یک می‌دهد.

۷. آیا تداخل فلزات اطراف مشکل‌ساز است؟

بله. فاصله‌های جانبی/پشتی را طبق دیتاشیت رعایت کنید و در صورت تراکم فلزی بالا، Non-Flush یا شیلد مکانیکی را بررسی کنید.

۸. از کجا شروع کنم؟

نیاز را مشخص کنید (جنس فلز، فاصله، سرعت، محیط)، سپس بین استاندارد/Factor-1، Flush/Non-Flush و تک‌/چندفرکانسی انتخاب کنید. برای پروژه‌های نوع‌سنجی، از روز اول به فکر تشخیص انواع فلز با سنسور القایی به‌روش چندفرکانسی باشید.
