معرفی کلی کنترلر رطوبت مدل FX3H-00

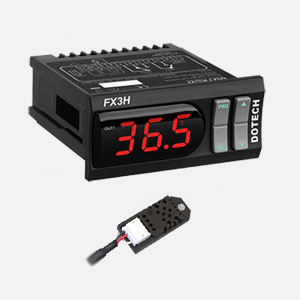

کنترلر رطوبت مدل FX3H-00+HTX3515 یکی از محصولات پیشرفته شرکت کره‌ای دوتک (DOTECH) است که برای اندازه‌گیری، نمایش و کنترل میزان رطوبت و دما در محیط‌های صنعتی، گلخانه‌ای، سردخانه‌ای و آزمایشگاهی طراحی شده است. این دستگاه با ترکیب دقیق کنترل الکترونیکی و سنسور هوشمند HTX3515، امکان کنترل دقیق شرایط محیطی را فراهم می‌کند و به دلیل کیفیت بالا و پایداری عملکرد، در بسیاری از سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.

منبع تغذیه و ویژگی‌های الکتریکی

کنترلر رطوبت مدل FX3H-00 دارای ورودی تغذیه گسترده‌ای در محدوده 100 تا 240 ولت متناوب است و با فرکانس 50 تا 60 هرتز کار می‌کند. این ویژگی باعث می‌شود دستگاه در شبکه‌های مختلف برق بدون نیاز به مبدل یا ترانس قابل استفاده باشد. جریان مصرفی این کنترلر حداکثر 6 ولت-آمپر است که نشان‌دهنده مصرف بسیار پایین انرژی در عین عملکرد دقیق است.
همچنین طراحی الکترونیکی دستگاه دارای فیلترهای حفاظتی در برابر نوسانات و نویزهای الکتریکی است تا عملکرد کنترلر در محیط‌های صنعتی با تداخل بالا دچار خطا نشود.

ساختار فیزیکی و نحوه اتصال

بدنه دستگاه از جنس پلاستیک مقاوم و عایق ساخته شده و ابعاد آن برابر با 78 در 35 در 78 میلی‌متر است. این ابعاد کوچک و مناسب، نصب کنترلر را در تابلوهای صنعتی یا بر روی پنل بسیار آسان می‌کند.
نوع اتصال در این مدل از نوع پیچی است که از سیم با سطح مقطع 1.5 میلی‌متر برای انتقال مطمئن جریان استفاده می‌شود. این روش اتصال علاوه بر سهولت نصب، ایمنی بالایی در انتقال سیگنال و توان خروجی ایجاد می‌کند.

مشخصات خروجی دستگاه کنترلر رطوبت مدل FX3H-00

کنترلر رطوبت مدل FX3H-00 دارای یک خروجی رله‌ای قدرتمند است که می‌تواند تا 250 ولت متناوب و 16 آمپر را سوئیچ کند. این خروجی برای کنترل مستقیم تجهیزات برقی مانند فن، رطوبت‌ساز، هیتر و سیستم‌های تهویه بسیار مناسب است.
رله داخلی دستگاه دارای طول عمر بالا و زمان پاسخ‌دهی سریع است که باعث می‌شود کنترل دقیق و مطمئن در فرآیندهای حساس امکان‌پذیر باشد.

ورودی و نوع سنسور اندازه‌گیری

ورودی اصلی کنترلر برای اتصال سنسور ترکیبی دما و رطوبت مدل HTX3515 طراحی شده است. این سنسور از نوع الکترونیکی با دقت بالا بوده و به‌صورت مستقیم سیگنال ولتاژی را به کنترلر ارسال می‌کند. خروجی سنسور برای رطوبت بین 1 تا 3.6 ولت مستقیم تغییر می‌کند که متناسب با رطوبت محیط از 0 تا 100 درصد رطوبت نسبی است.
سنسور HTX3515 دارای کابل رابط 3 متری بوده و امکان نصب در محل مناسب و دور از تابلو را فراهم می‌سازد. رنگ‌بندی سیم‌های سنسور نیز به این صورت است:
سیم مشکی برای قطب منفی (0 ولت)، سیم قرمز برای قطب مثبت (5 ولت) و سیم سفید برای خروجی سیگنال رطوبت.

شرایط محیطی کارکرد کنترلر

این کنترلر برای کار در شرایط محیطی سخت طراحی شده و می‌تواند در بازه دمایی منفی 10 تا مثبت 50 درجه سانتی‌گراد عملکرد پایداری داشته باشد. همچنین تحمل رطوبت نسبی تا 90 درصد بدون ایجاد خطا در عملکرد، نشان‌دهنده کیفیت بالای طراحی و عایق‌بندی مناسب دستگاه است.
این ویژگی‌ها موجب شده FX3H-00 برای کاربردهایی مانند گلخانه‌ها، انبارهای مواد غذایی، سالن‌های پرورش قارچ و خطوط تولید دارویی بسیار ایده‌آل باشد.

ارتباط و شبکه صنعتی

یکی از نقاط قوت این مدل، امکان ارتباط از طریق پورت RS485 دو سیمه و نیمه‌دوطرفه (Half-Duplex) است. این ویژگی به کاربر اجازه می‌دهد تا چندین کنترلر FX3H-00 را در یک شبکه صنعتی به‌صورت زنجیره‌ای متصل کند و از طریق سیستم مرکزی یا PLC داده‌ها را بخواند یا تنظیمات را تغییر دهد.
پروتکل ارتباطی این دستگاه MODBUS RTU است که یکی از رایج‌ترین و پایدارترین پروتکل‌های صنعتی در سیستم‌های اتوماسیون محسوب می‌شود.

سرعت نمونه‌گیری و دقت اندازه‌گیری

کنترلر رطوبت مدل FX3H-00 دارای توالی نمونه‌گیری بسیار سریع برابر با 100 میلی‌ثانیه است. این سرعت بالا باعث می‌شود تا تغییرات محیطی تقریباً به‌صورت لحظه‌ای تشخیص داده شده و خروجی رله در کمترین زمان ممکن واکنش نشان دهد. این ویژگی در سیستم‌های حساس مانند اتاق‌های سرور یا خطوط تولید دارویی اهمیت ویژه‌ای دارد.

ویژگی‌های سنسور HTX3515

سنسور کنترلر رطوبت مدل FX3H-00 یک سنسور دقیق رطوبت و دما با طراحی مقاوم در برابر نویز و شرایط سخت محیطی است. این سنسور قادر به اندازه‌گیری رطوبت در بازه 0 تا 100 درصد رطوبت نسبی است و از فناوری نیمه‌هادی برای اطمینان از دقت بالا استفاده می‌کند. خروجی آن از نوع ولتاژی است که مستقیماً با کنترلر FX3H-00 سازگار می‌باشد.
طول کابل 3 متری سنسور امکان نصب آن را در مکان بهینه برای اندازه‌گیری دقیق فراهم می‌کند.

جمع‌بندی و کاربردها کنترلر رطوبت مدل FX3H-00

کنترلر رطوبت FX3H-00+HTX3515 دوتک یک سیستم دقیق، پایدار و حرفه‌ای برای کنترل رطوبت و دما در محیط‌های صنعتی و نیمه‌صنعتی است. طراحی ماژولار، مصرف انرژی پایین، دقت بالا، ارتباط شبکه‌ای و قابلیت کار در شرایط سخت محیطی از جمله ویژگی‌هایی است که این دستگاه را به یکی از گزینه‌های برتر در میان کنترلرهای رطوبت تبدیل کرده است.
کاربرد این کنترلر در صنایع غذایی، سردخانه‌ها، آزمایشگاه‌ها، سالن‌های پرورش گیاه و دام، سیستم‌های تهویه و حتی تجهیزات پزشکی بسیار متداول است.
