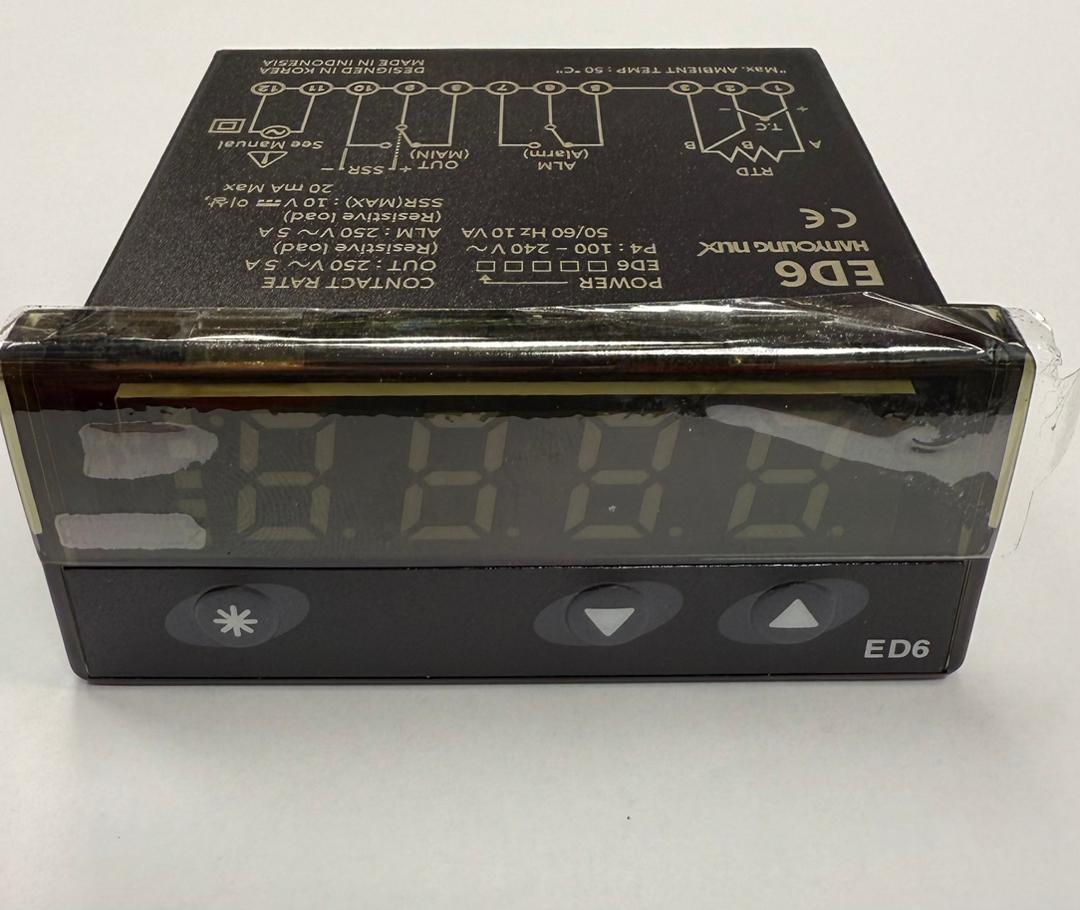

معرفی کلی دستگاه کنترلر دما مدل ED6-FKMAP4
کنترلر دما مدل ED6-FKMAP4 یکی از کنترلرهای دقیق و حرفهای شرکت هانیانگ (Hanyoung Nux) است که برای اندازهگیری و کنترل دما در فرآیندهای صنعتی و سیستمهای خودکار طراحی شده است. این دستگاه با بهرهگیری از ورودی سنسور ترموکوپل نوع K (K-type)، محدوده دمایی بسیار وسیعی از 80- تا +999 درجه سانتیگراد را پشتیبانی میکند. طراحی فشرده با ابعاد 72×36 میلیمتر (نصب افقی)، قابلیت انتخاب بین کنترل ON/OFF و پروپورشنال (Proportional)، و وجود دو خروجی رلهای مستقل از نوع فرم C (NO+NC) باعث شده این مدل یکی از کنترلرهای پرکاربرد در صنایع مختلف باشد.
طراحی بدنه و ساختار فیزیکی کنترلر دما مدل ED6-FKMAP4
کنترلر دما مدل ED6-FKMAP4 با طراحی مستطیلی و بدنهای مقاوم ساخته شده است تا بتواند در محیطهای صنعتی با شرایط سخت بهخوبی کار کند. ابعاد 36 میلیمتر ارتفاع و 72 میلیمتر عرض باعث میشود دستگاه بهصورت افقی در تابلوهای کنترل نصب شود و فضای کمی اشغال کند. پنل جلویی شامل نمایشگر دیجیتال با وضوح بالا است که اعداد را با دقت دهم (0.1) نمایش میدهد. همچنین چند کلید نرم و کاربرپسند در بخش جلو تعبیه شدهاند تا امکان تنظیم آسان دما، نوع کنترل، تاخیر زمانی و دیگر پارامترها برای کاربر فراهم باشد. ظاهر حرفهای و طراحی ارگونومیک، استفاده از دستگاه را برای اپراتور بسیار ساده و سریع میکند.
ورودی سنسور و دقت اندازهگیری کنترلر دما مدل ED6-FKMAP4
کنترلر دما مدل ED6-FKMAP4 از ترموکوپل نوع K (K-type) به عنوان سنسور ورودی استفاده میشود. ترموکوپل نوع K یکی از پرکاربردترین سنسورهای دما در صنایع است که قابلیت اندازهگیری دما در گستره بسیار وسیعی را دارد. این نوع سنسور با ترکیب فلزهای نیکل و کروم ساخته شده و به دلیل مقاومت بالا در برابر حرارت، پاسخ سریع و پایداری در اندازهگیری، گزینهای ایدهآل برای کنترل دما در تجهیزات صنعتی مانند کورهها، گرمکنها، و دستگاههای فرآیندی محسوب میشود.
دستگاه قادر است دما را در بازه 80- تا +999 درجه سانتیگراد بهصورت دقیق نمایش دهد و با رزولوشن نمایش تا دقت دهم (0.1°C) امکان مشاهده تغییرات جزئی دما را نیز فراهم کند. این دقت بالا برای فرآیندهایی که حتی تغییرات جزئی دما میتواند بر کیفیت محصول تأثیر بگذارد، بسیار ارزشمند است.
عملکرد کنترلی DIR/REV
یکی از قابلیتهای مهم کنترلر دما مدل ED6-FKMAP4، پشتیبانی از دو نوع عملکرد کنترلی DIR و REV است. در حالت DIR (Direct)، خروجی دستگاه متناسب با افزایش دما فعال میشود؛ این حالت معمولاً برای کاربردهای سرمایشی استفاده میگردد. در مقابل، در حالت REV (Reverse)، عملکرد دستگاه معکوس است و با کاهش دما، خروجی فعال میشود که برای سیستمهای گرمایشی کاربرد دارد. این دو حالت باعث میشوند دستگاه بتواند در سیستمهای مختلف با نیازهای متفاوت دمایی مورد استفاده قرار گیرد.
انواع کنترل: ON/OFF و پروپورشنال (Proportional)
کنترلر دما مدل ED6-FKMAP4 از دو نوع کنترل پشتیبانی میکند: کنترل ساده ON/OFF و کنترل پروپورشنال (P).
در حالت ON/OFF، خروجی دستگاه زمانی که دما از مقدار تنظیمشده عبور کند بهصورت کامل روشن یا خاموش میشود. این روش ساده و مطمئن بوده و برای کاربردهای عمومی مانند یخچالهای صنعتی یا گرمکنهای کوچک مناسب است.
اما در حالت پروپورشنال (Proportional)، خروجی متناسب با اختلاف بین دمای فعلی و مقدار تنظیمشده کنترل میشود. این نوع کنترل باعث کاهش نوسانات دمایی و افزایش پایداری فرآیند میگردد. در نتیجه، دستگاه میتواند دما را با دقت بسیار بالا و با حداقل خطا ثابت نگه دارد که در خطوط تولید و تجهیزات دقیق صنعتی بسیار اهمیت دارد.
قابلیت تنظیم تاخیر زمانی خروجیها کنترلر دما مدل ED6-FKMAP4
از دیگر ویژگیهای مهم کنترلر دما مدل ED6-FKMAP4، قابلیت تنظیم تاخیر زمانی (Delay Time) برای هر دو خروجی اصلی و کمکی است. این امکان به کاربر اجازه میدهد زمان فعال شدن رلهها را کنترل کند تا از روشن و خاموش شدن سریع تجهیزات جلوگیری شود. این قابلیت در سیستمهایی که از بارهای الکتریکی سنگین مانند المنت یا موتور استفاده میکنند بسیار مفید است، زیرا مانع از شوک الکتریکی و کاهش عمر تجهیزات میشود.
ساختار خروجی و رلهها
این کنترلر دارای دو رله فرم C (NO+NC) است. رله اصلی معمولاً برای کنترل بار اصلی مانند هیتر یا کمپرسور به کار میرود و رله دوم میتواند برای عملکردهای کمکی مانند آلارم دما، کنترل فن، یا فعال کردن مرحله دوم کنترل استفاده شود. وجود دو رله مجزا باعث افزایش انعطاف در طراحی سیستمهای کنترلی و امکان مدیریت بهتر چند فرآیند بهصورت همزمان میشود.
رنج کاری و دمای قابل اندازهگیری
محدوده کاری دستگاه از 80- تا +999 درجه سانتیگراد است که برای اکثر فرآیندهای حرارتی و سرمایشی در صنایع مختلف مناسب میباشد. این گستره وسیع به کاربر اجازه میدهد تا از دستگاه برای کاربردهایی مانند کنترل دمای کوره، اتاقهای سرد، خشککنهای صنعتی، دستگاههای تزریق پلاستیک و سیستمهای گرمایش و سرمایش دقیق استفاده کند.
ولتاژ کاری و سازگاری با سیستمها
کنترلر دما ED6-FKMAP4-220 با ولتاژ 220 ولت AC تغذیه میشود که با استاندارد برق شهری سازگار است. این ویژگی باعث میشود نصب و راهاندازی دستگاه بسیار آسان بوده و نیازی به منبع تغذیه خاصی نباشد. مصرف انرژی پایین و طراحی بهینه مدار داخلی نیز به افزایش عمر مفید و پایداری عملکرد دستگاه کمک میکند.
جمعبندی نهایی کنترلر دما مدل ED6-FKMAP4
در مجموع، کنترلر دما مدل ED6-FKMAP4 هانیانگ ترکیبی از دقت، قابلیت اطمینان و انعطافپذیری است. این دستگاه با ورودی ترموکوپل نوع K، نمایشگر با دقت دهم، پشتیبانی از کنترلهای ON/OFF و پروپورشنال، قابلیت انتخاب بین حالتهای DIR و REV، و دو خروجی رلهای فرم C (NO+NC)، یکی از بهترین گزینهها برای کنترل دقیق دما در صنایع مختلف محسوب میشود. محدوده وسیع اندازهگیری تا 999 درجه سانتیگراد، امکان تنظیم تاخیر زمانی خروجیها و طراحی فشرده و مقاوم، این مدل را به انتخابی ایدهآل برای محیطهای صنعتی، آزمایشگاهی و خطوط تولید با نیاز به کنترل دقیق دما تبدیل کرده است.
