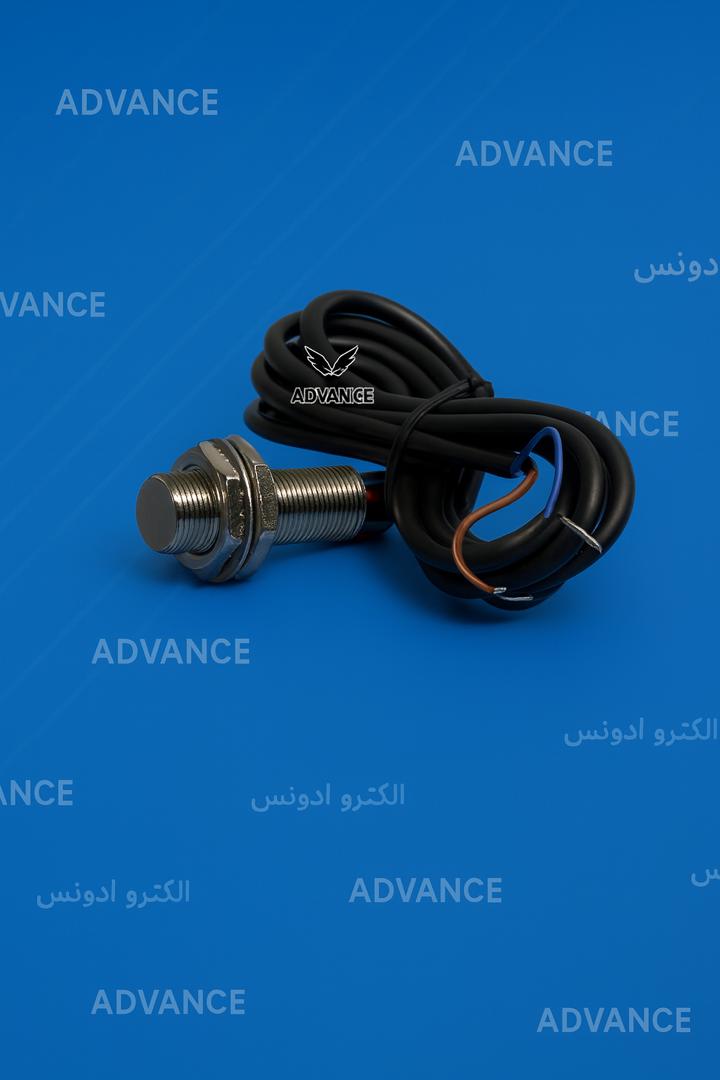

سنسور مغناطیسی (حساس به آهن ربا) قطر 12 مارک ادونس

معرفي سنسور مغناطیسی حساس به آهن ربا قطر 12

سنسور مغناطیسی از جمله تجهيزات پرکاربرد در حوزه اتوماسيون صنعتي هستند که به منظور تشخيص حضور ميدان مغناطيسي به کار مي روند. سنسور مغناطيسي مورد بحث در اين مقاله، يک سنسور با قطر 12 ميلي متر است که با بهره گيري از اصول عملکرد مغناطيسي قادر است وجود آهن ربا را در فاصله مشخصي تشخيص دهد. اين سنسور داراي طراحي سر تخت بوده و بدنه آن از جنس فلزي مقاوم ساخته شده است تا بتواند در محيط هاي صنعتي سخت دوام بالايي داشته باشد. طول اين سنسور حدود 4 سانتي متر است و به وسيله يک کابل دو متري به مدار کنترلي متصل مي شود. اين سنسور همچنين داراي خروجی از نوع PNP NO بوده و با محدوده ولتاژ 10 تا 30 ولت DC کار مي کند.

ساختار و جنس بدنه سنسور مغناطیسی

يکي از مهم ترين مزاياي اين سنسور، بدنه فلزي آن است. بدنه فلزي علاوه بر افزايش مقاومت مکانيکي، باعث افزايش طول عمر و تحمل شرايط سخت محيطي مي شود. در بسياري از محيط هاي صنعتي، ضربه، لرزش، گرد و غبار و رطوبت وجود دارد؛ در نتيجه استفاده از بدنه فلزي براي سنسور، خطر خرابي يا آسيب هاي احتمالي را به حداقل مي رساند. علاوه بر آن، طراحي سر تخت سنسور موجب مي شود که نصب آن در فضاهاي کم و محدود بسيار آسان تر باشد.

نحوه عملکرد سنسور مغناطیسی

عملکرد اين سنسور بر اساس تشخيص ميدان مغناطيسي ايجاد شده توسط آهن ربا است. زماني که آهن ربا در محدوده فعال سنسور قرار مي گيرد، ميدان مغناطيسي روي عنصر حساس داخلي سنسور اثر گذاشته و موجب تغيير حالت خروجي آن مي شود. مقدار فاصله تشخيص يا فاصله ديد سنسور تا حدود 10 ميلي متر اعلام شده است. البته اين فاصله مي تواند بسته به اندازه، جنس و قدرت آهن ربا تغيير کند. آهن ربا هاي بزرگ تر و قوي تر ميدان وسيع تري ايجاد مي کنند و در نتيجه سنسور مي تواند آنها را از فاصله بيشتري تشخيص دهد.

مشخصات خروجي PNP NO و مزاياي آن

خروجي اين سنسور از نوع PNP NO است. در خروجي هاي PNP، زماني که سنسور فعال مي شود، سطح مثبت ولتاژ براي مصرف کننده ارسال مي شود. حالت NO به معناي نرمال باز بودن است؛ يعني تا زماني که آهن ربا در مقابل سنسور قرار نگرفته، خروجي در حالت قطع باقي مي ماند و با نزديک شدن آهن ربا، خروجي وصل مي شود. اين نوع خروجي براي بسياري از تجهيزات کنترلي، از جمله PLC ها، تابلو هاي برق و دستگاه هاي شمارش مناسب است و از محبوب ترين نوع خروجي ها محسوب مي شود.

محدوده ولتاژ کاري و تاثير آن بر کارايي سنسور

اين سنسور مغناطیسی با ولتاژ 10 تا 30 ولت DC کار مي کند. اين محدوده ولتاژ انعطاف پذيري زيادي به سنسور مي دهد؛ به طوري که مي توان آن را در اکثر تجهيزات صنعتي که از سيستم هاي DC استفاده مي کنند به آساني به کار برد. ولتاژ بالاتر همچنين موجب کاهش حساسيت سنسور نسبت به نويز هاي الکتريکي محيط مي شود و پايداري عملکرد آن را افزايش مي دهد.

کاربرد هاي سنسور مغناطیسی قطر 12

به دليل طراحي کوچک، بدنه مقاوم و عملکرد مطمئن، اين سنسور در بسياري از صنايع کاربرد دارد. از جمله مهم ترين کاربرد هاي آن مي توان به موارد زير اشاره کرد:

1. تشخيص موقعيت در دستگاه هاي صنعتي

2. استفاده در سيستم هاي شمارش مبتني بر آهن ربا

3. کنترل حرکت سيلندر هاي پنوماتيک داراي آهن ربا

4. تشخيص باز و بسته بودن درب هاي مجهز به آهن ربا

5. استفاده در ماشين هاي بسته بندي و چاپ

6. کاربرد در دستگاه هاي توليدي که نياز به سنس اوري غير تماسي دارند

مزيت کابل دو متري در نصب و بهره برداري

وجود کابل دو متري در اين سنسور انعطاف بالايي در نصب ايجاد مي کند. اين طول کابل نه تنها باعث سهولت نصب در تابلو يا مسير هاي دورتر مي شود، بلکه امکان تنظيم بهتر جهت سنسور نسبت به آهن ربا را فراهم مي کند. همچنين کابل بلند موجب کاهش نياز به افزايش طول کابل از طريق اتصال دستي مي گردد که خود مي تواند خطر نويز الکتريکي و قطع اتصال را کاهش دهد.

جمع بندي سنسور مغناطیسی

سنسور مغناطیسی قطر 12 يک سنسور قدرتمند و کاربردي براي تشخيص آهن ربا در فاصله حداکثر 10 ميلي متر است. بدنه فلزي، طراحي سر تخت، خروجی PNP NO، ولتاژ کاري 10 تا 30 ولت DC و کابل دو متري، همگي اين سنسور را به يک انتخاب مناسب براي انواع پروژه هاي صنعتي تبديل مي کنند. اين سنسور با طول فقط 4 سانتي متر مي تواند در فضاهاي محدود نصب شود و به دليل عدم نياز به تماس با جسم، طول عمر بالا و امنيت عملکردي بي نظيري ارائه دهد.
